添加时间：2024-11-12
更新时间：2025-03-14
价格：￥8063.00元
库存：1件/套
品牌：NTN轴承
类型：单列高速角接触球轴承.HSE Ultage型
型号：2LA-HSE022ADDTBTCS01UP
基本代号：022
前缀：【2LA-：特殊材料，表面改质】【HSE：高速角接触球轴承】
后缀：【AD：接触角 25º】【DTBT：四列串联背靠背串联（<<>>）配对】【CS01：特殊径向游隙，中间值 1 µm】【UP：超精密】
电话：13924080008
在线询价 技术咨询NTN 2LA-HSE022ADDTBTCS01UP轴承，轴承型号：2LA-HSE022AD，单列高速角接触球轴承 - HSE Ultage系列。
2LA-HSE022ADDTBTCS01UP是【NTN轴承品牌】的型号，主要用在铁路车辆、机床主轴、汽车发动机、汽车、木工机械、耕耘机、冶炼厂、钟表、平地机等各大领域。
2LA-HSE022ADDTBTCS01UP轴承的基础规格是：（110.000*170.000*28.000）。
详细信息如下：

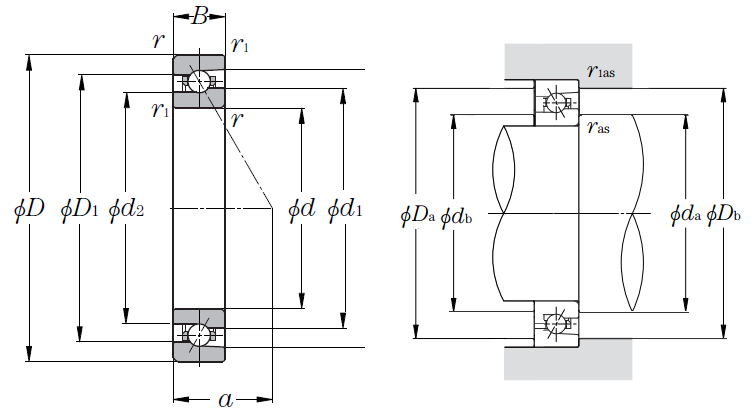

| 尺寸参数 | |
| d | 4.3307 in 110.000 mm |
| D | 6.6929 in 170.000 mm |
| B | 1.1024 in 28.000 mm |
| d1 | 5.2126 in 132.400 mm |
| d2 | 5.1102 in 129.800 mm |
| D1 | 5.8110 in 147.600 mm |
| D2 | 6.0315 in 153.200 mm |
| r | 0.0787 in 2.000 mm |
| r1 | 0.0394 in 1.000 mm |
| 接触角 | 25 º |
| a | 1.8465 in 46.900 mm |
| da min | 4.7244 in 120.000 mm |
| db min | 4.5472 in 115.500 mm |
| Da max | 6.2992 in 160.000 mm |
| Db max | 6.4764 in 164.500 mm |
| ras max | 0.0787 in 2.000 mm |
| r1as max | 0.0394 in 1.000 mm |
| 双列宽度 | 2.2047 in 56.000 mm |
| 三列宽度 | 3.3071 in 84.000 mm |
| 四列宽度 | 4.4094 in 112.000 mm |
| 技术参数 | |
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 机加工 |
| 保持架材质 | 酚醛树脂 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 14000转/分钟 |
| 极限转速-脂润滑 | 8900转/分钟 |
| 结构 | 单列 |
| 基本额定静载荷 | 10500 lbf 46500 N 46.50 kN |
| 基本额定动载荷 | 10100 lbf 45000 N 45.00 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
